1.的耐腐蚀性（优势）：

*这是锌镍合金镀层突出的特点。在锌基体中添加镍（通常镍含量在12-15%），其耐蚀性远高于纯锌镀层（如镀锌）和镉镀层。

*在盐雾试验中，相同厚度下（通常5-15μm），锌镍合金镀层出现红锈的时间通常能达到1000小时以上，远优于普通镀锌的几十到几百小时，甚至优于某些镀镉层。这使得它成为替代镀镉的理想环保选择。

*耐腐蚀机理在于镍的加入改变了镀层的腐蚀产物结构，形成更致密、更稳定的保护膜，显著延缓了基体金属（通常是钢铁）的腐蚀进程。

2.优异的结合强度与附着力：

*挂镀工艺本身就要求镀层与基体金属有良好的结合力，以防止在后续搬运、装配或使用过程中剥落。

*锌镍合金镀层本身具有优异的冶金结合性能，通过适当的工艺控制（如良好的前处理、活化），能够获得非常牢固的镀层，满足高要求的机械性能测试。

3.良好的镀层均匀性与覆盖能力：

*挂镀方式适合形状相对复杂或对镀层均匀性要求较高的工件（如支架、结构件、紧固件等）。

*锌镍合金电镀工艺具有良好的分散能力和覆盖能力，即使在工件的棱角、边缘或内孔（深度允许的情况下）也能获得相对均匀的镀层厚度，减少薄弱点的产生，从而保证整体防护性能的一致性和可靠性。

4.高硬度和耐磨性：

*锌镍合金镀层的显微硬度显著高于纯锌镀层（HV可达250-450，远高于纯锌的50-70）。这使得镀层具有更好的耐磨性和抗划伤能力。

*对于需要承受一定摩擦、装配或运输过程中可能发生磕碰的零件，锌镍合金镀层能提供更持久的保护，减少因表面损伤导致的早期腐蚀。

5.良好的可加工性与低氢脆风险：

*锌镍合金镀层本身具有较好的延展性，对高强度钢（如≥1000MPa）进行适当后处理（除氢）后，其氢脆敏感性远低于传统镀镉，甚至低于某些镀锌工艺，是航空航天、汽车等高强度紧固件和关键结构件的安全选择。

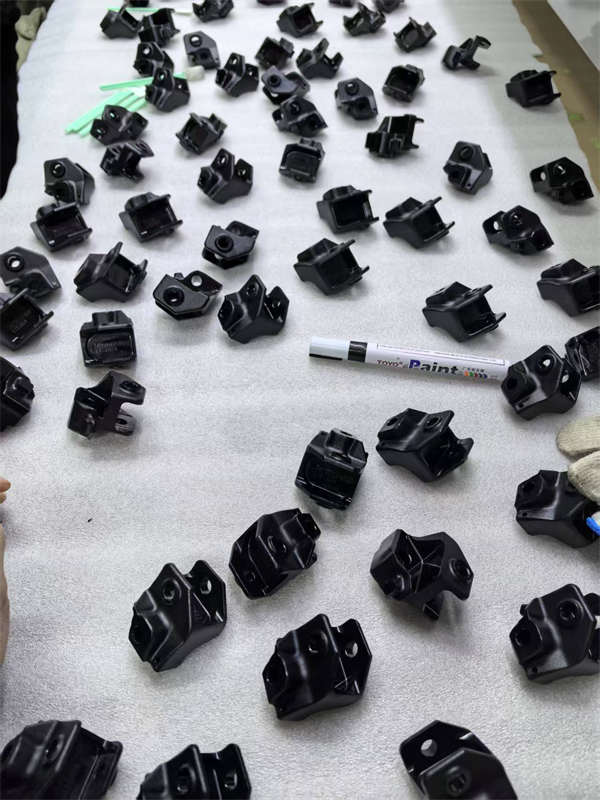

*镀层表面可以进行钝化处理（如三价铬钝化、无铬钝化），进一步提高耐蚀性和改善外观（如蓝白、彩色、黑色），同时不影响其低氢脆特性。
